AVM PREMIUM MANUAL - 400 Series

Ручные ступичные муфты (Manual Free-Wheeling Hubs)

Использование ручных ступичных муфт AVM 400-й серии позволяет в полной мере реализовать внедорожные возможности автомобиля. Конструкция обеспечивает надёжное подключение ступиц к полуосям. Все металлические части конструкции изготовлены на станках с ЧПУ. Крышка корпуса из устойчивого к коррозии, полированного алюминия.



AVM HIGH PERFORMANCE MANUAL - 400HP Series
Ручные ступичные муфты, линия HP (Manual Free-Wheeling Hubs, HP Line)

Усиленные ручные ступичные муфты серии HP (High Performance Line) изготовлены с использованием специальных высокопрочных материалов и предназначены для экстремальных условий эксплуатации. Рекомендуются для установки на автомобили с большими диаметрами колёс и участвующих во внедорожных соревнованиях.


AVM SUPER MANUAL - 500 Series
Ручные ступичные муфты (Manual Free-Wheeling Hubs)

500-я серия хабов AVM является функциональным аналогом 400-й серии. Хабы 500-й серии более легкие и имеют меньшую высоту, а конструкция крышки корпуса не требует дополнительных болтов крепления - её фиксация на корпусе хаба осуществляется ступичными болтами, что позволяет монтировать хаб без предварительного снятия крышки корпуса.


AVM HIGH PERFORMANCE AUTOMATIC - 900 Series
Автоматические ступичные муфты (Automatic Free-Wheeling Hubs)

Автоматические хабы AVM - это комфорт и надёжность. Использование автоматических ступичных муфт позволет подключать передний мост автомобиля не покидая салона, оперируя лишь рычагом раздаточной коробки. При переключении в режим "4х2" муфты автоматически разомкнутся, как только автомобиль проедет несколько метров задним ходом.


AVM VACUUM ACTUATED - 1000 Series
Вакуумные ступичные муфты (Vacuum Free-Wheeling Hubs)

Прочная конструкция с минимальным количеством подвижных частей. Автоматический переход в полноприводный режим, благодаря использованию вакуума, происходит практически мгновенно. Возможность включения полного привода во время движения (если на автомобиле установлена синхронизированная коробка передач).

SERVICE KITS

Сервисные наборы (Service Kits) доступны на весь модельный ряд ручных, автоматических и вакуумных ступичных муфт AVM. Рекомендуется использовать после демонтажа хабов для технического обслуживания или ремонта и последующей их установке на автомобиль.

На этом рисунке приведены несколько вариантов использования блока-полиспаста.

Вариант 1 - при недостатке усилия для самовытаскивания с помощью блока-полиспаста его можно увеличить в два раза (без учета потерь на трение).

Вариант 2 - при вытаскивании другого автомобиля вы можете изменить направления троса на нужное с помощью блока-полиспаста и корозащитной стропы.

Вариант 3 - усилие вытаскивания другого автомобиля увеличено вдвое с помощью блока полиспаста, конец троса при этом закреплен за дерево. Это снижает нагрузку на ваш автомобиль, для удержания его на месте не нужно прибегать в дополнительным мерам.

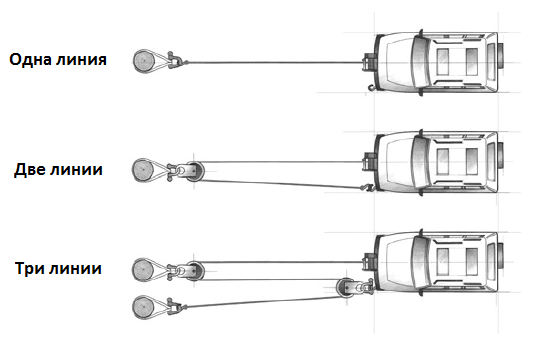

На этом рисунке приведены схемы использования лебедки с одним и двумя блоками.

При самовытаскивании лебедкой тросом в одну линию усилие может оказаться недостаточным. Для его увеличения нужно воспользоваться блоком-полиспастом.

Для вытаскивания в две линии вам понадобится один блок-полиспаст, корозащитная стропа и шакл. Усилие вытаскивания теоретически увеличиватся в два раза. На самом деле оно будет еще больше потому что вы размотаете трос лебедки на большую длину, на барабане останется меньше слоев троса и лебедка будет развивать большее усилие.

Для вытаскивания в три линии вам понадобится два блока-полиспаста, корозащитная стропа и шаклы. Усилие увеличивается в три раза.

Внимание - прежде чем применять блоки-полиспасты убедитесь что под днищем вашего автомобиля нет пней, бревен и больших камней. Усилия лебедки хватит чтобы повредить или оторвать зацепившиеся за них детали вашего автомобиля.

Внимание - палец шакла нажно довернуть до упора а потом отвернуть на полоборота назад чтобы его не заклинило под нагрузкой.

Подогреватели дизельного топлива

НАЗНАЧЕНИЕ

Подогрев дизельного топлива в зимний период обеспечивает снижение его вязкости (повышение текучести), предотвращает парафинизацию в ответственных узлах топливной магистрали, восстанавливает и улучшает фильтруемость. Таким образом, за счет обеспечения стабильной подачи и очистки топлива, как в предпусковой период, так и при работающем двигателе, существенно облегчается эксплуатация дизельного автомобиля в условиях низких температур.

Подогреватели НОМАКОН™, применяемые в топливных системах дизельных двигателей, по своему функциональному назначению подразделяются на:
- подогреватели фильтров тонкой очистки (накладные - бандажные);
- подогреватели проточные (устанавливаются в разрез штатного топливопровода перед фильтрами тонкой очистки);
- подогреватели гибкие ленточные (для фильтров и топливопроводов);
- подогреватели стержневые (для фильтров-сепараторов различных систем);
- насадки подогреваемые (для штатных топливозаборников);
- топливозаборники подогреваемые (устанавливаются в топливный бак в замен штатных).

Самым уязвимым местом топливной магистрали является фильтр тонкой очистки, который становится непроходимым при низких температурах из-за повышения вязкости (потери текучести) дизельного топлива и скопления в нем кристаллов парафинов. Электрический подогреватель НОМАКОН™ ПБ-101, выполненный в виде накладной обоймы – бандажа, предназначен для внешней установки на корпус фильтра тонкой очистки. Подогреватель применяется для предпускового подогрева топлива в фильтре и работает от аккумулятора автомобиля.

Подогреватели проточные НОМАКОН™ ПП-101 (102), ПП-201 (202) являются дополнительными элементами топливной системы и устанавливаются в разрез штатного топливопровода перед фильтром тонкой очистки. Подогреватели обеспечивают электроподогрев топлива в топливопроводе при работающем двигателе, т.е. в режиме маршевого подогрева.

Подогреватели гибкие ленточные ЭНГЛ-1 предназначены для наружной теплоизоляции и электрического подогрева элементов топливной магистрали (корпус фильтра, топливопроводы), как в предпусковой период, так и при работающем двигателе.

Насадки топливозаборников подогреваемые НОМАКОН™ НТП-101 (102), НТП-201 (202) предназначены для установки на штатные топливозаборники с целью обеспечения забора дизельного топлива из бака при низких температурах до -40°С, когда забор застывшего и загустевшего топлива штатными топливозаборниками невозможен. Подогрев дизельного топлива и, соответственно, снижение его вязкости и депарафинизация осуществляются электрическим нагревателем насадки, работающим от аккумулятора (бортовой сети) автомобиля.

Топливозаборники подогреваемые НОМАКОН™ ТП-101 (102), ТП-201 (202), ТП-301 (302) являются важным элементом подогреваемой топливной системы автомобиля и предназначены для забора дизельного топлива из бака при низких температурах до -40°С, когда забор застывшего и загустевшего топлива штатными топливозаборниками невозможен. Подогрев топлива в предпусковой период осуществляется электрическим нагревателем топливозаборника, работающим от бортовой сети (аккумулятора) автомобиля. Подогрев топлива во время работы двигателя осуществляется разогретым топливом обратки ТП-101 (102), а также разогретой жидкостью-антифризом системы охлаждения двигателя ТП-201 (202), ТП-301 (302). В условиях низких температур возможен одновременный электро- и жидкостной подогрев.

Подогреватели электрические стержневые с позисторными нагревательными элементами НОМАКОН™ ПС-101 (102), ПС-201(202) предназначены для подогрева дизельного топлива в различных конструкциях фильтров-сепараторов топливной магистрали двигателя. Являются аналогами подогревателей известных моделей топливных фильтров-сепараторов систем Fleetguard FuelPro и Fleetguard DieselPro и их аналогов ПС-101 (102), систем Mann-Hummel PreLine и их аналогов ПС-201 (202). В топливных системах данные подогреватели обеспечивают, как предпусковой подогрев, так и непрерывный подогрев при работающем двигателе.

Системы подогрева автоматические НОМАКОН™ СПА-101 (201) (далее СПА) предназначены для комплексного решения задачи подогрева дизельного топлива, используя рассмотренные выше отдельные подогреватели, объединенные в единую систему, управляемую электронным блоком. Помимо подогревателей СПА включают датчик температуры топлива и блок управления, устанавливаемые в моторном отсеке, а также пульт управления, устанавливаемый в кабине автомобиля. СПА автоматизируют процесс подогрева и существенно упрощают эксплуатацию автомобиля с дизельным двигателем в зимний период. Одновременно СПА выполняют защитные функции при возникновении неисправностей, а также при снижении напряжения бортовой сети автомобиля.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

Многолетний опыт изготовления, реализации и обслуживания автомобильных подогревателей дизельного топлива марки НОМАКОН™ показал их универсальность (т.е. возможность установки на любую марку автомобиля) и высокую эффективность при использовании в различных климатических зонах с температурой до -40°C.
При выборе подогревателей и комплектовании системы подогрева прежде всего следует пользоваться следующими критериями:
1) Выбрать необходимую для вашего дизельного автомобиля граничную температуру устойчивой эксплуатации в зимний период;
2) Определить допускаемые нормы энергопотребления (электрической мощности) от бортовой сети вашего автомобиля для предпускового и маршевого подогрева топлива.

Ниже, в таблице 1, приведены рекомендации по применению подогревателей НОМАКОН™, в зависимости от граничной температуры устойчивой эксплуатации дизельного автомобиля в зимний период.

*- специальное применение;
** - при применении подогревателей в фильтрах-сепараторах проточные подогреватели ПП-101(102), ПП-201(202), как правило, не применяются.

При граничной температуре до -5°С возможно использовать только подогреватель фильтра тонкой очистки ПБ-101 для предпускового и, если необходимо, то и для маршевого подогрева.
При граничной температуре до -15°С достаточно оптимальной следует считать систему подогрева, включающую подогреватель фильтра тонкой очистки, проточный подогреватель, а также маломощную насадку подогреваемую НТП-101(102) на штатный топливозаборник, или топливозаборник подогревамый ТП-101 вместо штатного топливозаборника. При этом подогреватель фильтра тонкой очистки и подогреваемая насадка (электрический нагреватель топливозаборника) работают в режиме предпускового подогрева, а проточный подогреватель и жидкостной нагреватель топливозаборника обеспечивают подогрев дизельного топлива при работающем двигателе, т.е. в режиме маршевого подогрева.
Применив для вышеописанной системы подогрева более мощную подогреваемую насадку НТП-201 (202) на штатный топливозаборник, или топливозаборник подогреваемый ТП-102 с более мощным электронагревателем, или топливозаборник подогреваемый ТП-201(202) с дополнительным жидкостным подогревом горячей охлаждающей жидкостью получим снижение граничной температуры устойчивой эксплуатации дизельного автомобиля до -25°С. При этом подогреватель фильтра тонкой очистки и электрический нагреватель топливозаборника работают в режиме предпускового подогрева, а проточный подогреватель и жидкостной нагреватель топливозаборника работают в режиме маршевого подогрева.
При совместном применении подогревателя фильтра тонкой очистки, проточного подогревателя и топливозаборника подогреваемого ТП-301(302) с повышенной мощностью жидкостного подогрева возможно обеспечить граничную температуру устойчивой эксплуатации дизельного автомобиля от -25 до -40°С.
Специальное применение подогревателей гибких ленточных ЭНГЛ-1 оправдано в случае дополнительной теплоизоляции, предпускового и маршевого подогрева штатных топливопроводов автомобиля, открытых внешнему обдуву.
Ввиду ограниченной энергоемкости аккумулятора и генератора автомобиля существуют выработанные практикой допускаемые нормы энергопотребления (потребляемой электрической мощности) для предпускового и маршевого подогрева. Считается, что предпусковой подогрев, производимый в течении 5-10 мин перед запуском двигателя ограничивается суммарной потребляемой электрической мощностью до 250 Вт для легковых и 350 Вт для грузовых автомобилей. В случае маршевого подогрева, суммарная электрическая мощность подогревателей не должна превышать 200-250 Вт для автомобилей с напряжением бортовой сети 12В и 350-400 Вт для автомобилей с напряжением бортовой сети 24В. В отдельных случаях для дизельных двигателей мощностью более 250-400 кВт при маршевом подогреве топлива возможно энергопотребление из бортовой сети до 500 Вт.
Приведенные выше ограничения по потребляемой электрической мощности следует учитывать при выборе подогревателей дизельного топлива НОМАКОН™, характеристики которых приведены ниже, а также при выборе алгоритма управления подогревом. При этом энергопотребление подогревателей в рабочем режиме характеризует табличный показатель «Номинальная электрическая мощность, Вт».

Пример 1 С целью достижения граничной температуры устойчивой эксплуатации равной -15°С дизельный автомобиль с напряжением бортовой сети 12В укомплектован подогревателями топлива, представленными в таблице 2. В таблице произведен расчет суммарной потребляемой электрической мощности для предпускового и маршевого подогрева, составляющий, соответственно, 170 Вт и 220 Вт.

Пример 2. С целью достижения граничной температуры устойчивой эксплуатации равной -40°С дизельный автомобиль с напряжением бортовой сети 24В укомплектован подогревателями топлива, представленными в таблице 3. В таблице произведен расчет суммарной потребляемой электрической мощности для предпускового и маршевого подогрева, составляющий, соответственно, 390 Вт и 350 Вт. Так, как суммарная мощность предпускового подогрева больше 350 Вт, то сначала включают сдвоенный подогреватель фильтра ПБ-101 (240 Вт), а затем нагреватель топливозаборника ТП-301 (150 Вт).

Принудительные блокировки на УАЗ

Буквально 10 лет назад владельцы уазиков даже не мечтали о принудительной блокировке, ныне ситуация кардинально изменилась. Сейчас можно подобрать блокировку на любой вкус. Поэтому в этой статье мы рассмотрим существующие на данный момент принудительные блокировки для мостов УАЗ.

1. Блокировки НИРФИ

Появились одними из первых в 2004 году. Представляют из себя стандартный дифференциал с доработанной крышкой коробки сателлитов (добавлен храповик, на первых экземплярах 10-и, а ныне 3-х заходный), специальную полуось со шлицами для скользящей муфты, собственно сама скользящая муфта и механизм включения (привод гидравлический, механический при помощи рычага и троса ручника либо пневматический). Выпускаются для всех типов мостов УАЗ как передних, так и задних. В переднем мосту правда используется сборный привод, то есть 2 коротких ШРУСа, и с левой стороны "четвертьось" со скользящей муфтой.

Первые образцы (10-и заходные храповики) хромали в плане надежности. Частенько обламывало зубья на храповике, но в большинстве случаев по причине не правильной эксплуатации (включение на ходу и недовключение).

С появлением 3-х заходных храповиков ситуация улучшилась, поскольку включение блокировки стало четче, да и "зубья", в таком варианте намного массивнее и срезать или обломить их гораздо труднее.

На данный момент эти блокировки остаются довольно бюджетным вариантом, но их установка очень трудоемка. Чтобы установить механизм включение необходимо проделать в балке моста прямоугольное отверстие для вилки скользящей муфты и приварить корпус механизма включения, причем шов должен быть герметичным, чтобы вода не попала внутрь моста. Да и данная блокировка требует эксклюзивной полуоси со шлицами под муфту.

2. Блокировки БЛОКСПОРТ

Еще в конце 90-х создавались первые опытные образцы, но они получались слишком сложными в производстве и ненадежными. Позже испытывались конструкции с 6-и заходным храповиком, но и они не выдерживали тяжелых условий испытаний. В 2004 была опробована и запущена в производство конструкция с 3-х заходным храповиком, такой же храповик позже появилась и у НИРФИ. Конструкции у НИРФИ и БЛОКСПОРТа одинаковы все отличия кроются в применяемых материалах. Основные узлы у БЛОКСПОРТа, принимающие основную нагрузку, изготовлены из легированной инструментальной стали. Поэтому стоят их изделия дорого (самые дорогие отечественные блокировки), но это плата за качественные материалы и, как следствие, за высокую надежность! Плюс установка, как и в случае НИРФИ, очень трудоемка. Поэтому пользуются ими в основном спортсмены.

Варианты привода включения: тросовый и электропривод.

3. Пневмоблокировка СПРУТ

Появилась совсем недавно. Является аналогом знаменитой пневматической блокировки от ARB.

В корпус дифференциала встроен поршень с резиновым уплотнением, который при подаче воздуха двигает блокирующую муфту, а она, в свою очередь, жестко связывает полуосную шестерню с корпусом дифференциала.

Блокирующая муфта	Корпус дифферениала	Блокируемая полуосная шестерня

Механика работы блокировки хороша видна здесь.

Подвод воздуха осуществляется по средствам двойной манжеты. Между кромками манжеты образуется полость, в границах этой полости находится отверстие, которое ведет под поршень. При спуске давления возвратные пружины освобождают замкнутую полуосную шестерню.

Установка этого "девайса" довольно проста и понятна, кроме переустановки ведомой шестерни главной пары и регулировки зацепления нужно просверлить одно отверстие в балке моста для трубки, подводящей воздух. Но для использования блокировки требуется дополнительное оборудование в виде компрессора и реле давления (как минимум). Стоимость минимального комплекта (блокировка, компрессор, реле и трубки) получается дороже НИРФИ, но установка проще, при этом полуоси и приводы остаются штатными. Ставить можно как в передний, так и в задний. Однако такие блокировки существуют только для мостов Тимкен и Спайсер ( в "военный" мост просто физически нельзя установить такую конструкцию - нет места). И все бы ничего, но не обошлось без ложки дегтя. Принципиально конструкция надежна, но слабое место - это манжета. По отзывам пользователей уже при пробеге 5 000 км манжета начинает травить. Заводчане работают над этой проблемой - в конструкцию манжеты были внесены изменения и применен другой материал. Результатов эксплуатации новой конструкции манжеты пока нет.
